MarSurf系列粗糙度与轮廓测量站手动旋转装置——灵活定位，高效测量

马尔定制解决方案（Mahr Engineered Solutions）专为MarSurf系列粗糙度与轮廓测量站，定制开发了手动旋转装置，搭配专属定制夹爪与卡盘结构，实现工件快速、便捷、精准定位。

核心结构与安装

该装置可直接安装于测量站标准孔板，与常规夹紧装置兼容。在原有TY轴基础上，额外扩展双旋转轴，实现多维度灵活定位：

• TA轴：360°连续旋转

• TB轴：±105°摆动旋转双轴均支持数字显示单元，角度精度可达0.1°，测量位置定位清晰、可重复、可追溯。

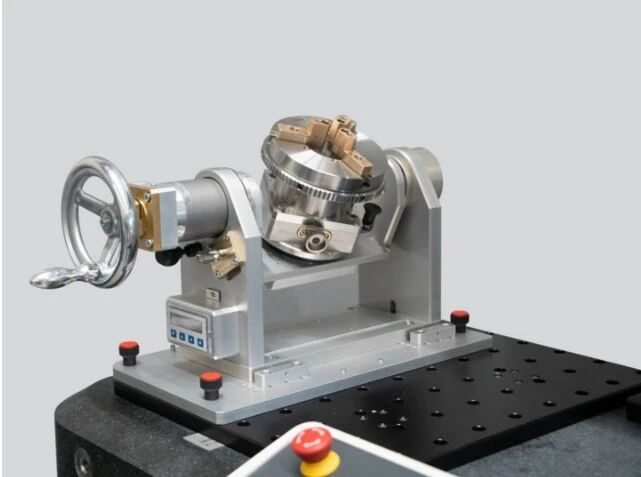

利用手动旋转装置，用户可以在标准 TY 轴的基础上增加两个旋转轴

协同与测量优化

可在Q&E测量程序中，以图解弹窗形式保存各测量位的角度设定说明。搭配MarSurf QE操作员指导软件，可将多工位测量任务整合为完整检测序列，有效避免因角度差异导致的轮廓重叠误判，提升测量一致性。

全系列适配与定制能力

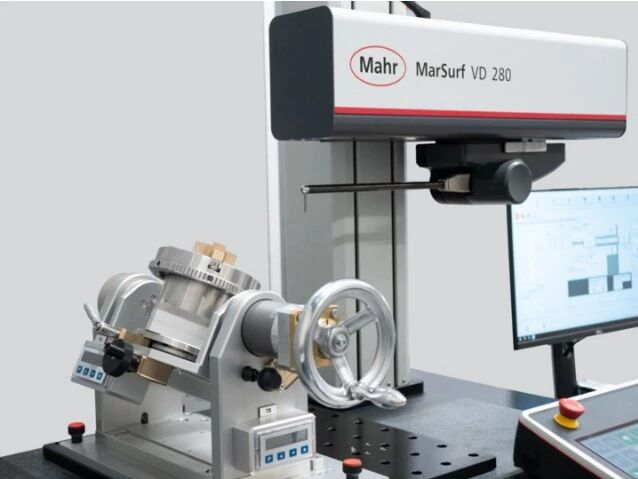

手动旋转装置兼容全系列Mahr MarSurf测量站，可根据工件几何形状、夹持位置与表面防护需求，定制夹爪结构与材质。• 示例应用：采用青铜软质夹爪，夹持不伤工件表面• 典型场景：汽车行业客户配套MarSurf VD 280测量站使用与其他夹紧装置一样，手动旋转装置可直接安装在测量站的孔板上

核心优势

1. 定位灵活：双旋转轴扩展，轻松抵达复杂测量位置

2. 高度定制：夹爪结构/材质按需定制，适配多样工件3

3. 全域兼容：支持所有MarSurf标准测量站，即装即用

4. 精准可复现：数字角度显示，精度高、重复性好
